Вы когда-нибудь задумывались, почему один дом стоит как автомобиль, а другой - как полцены за тот же автомобиль? Часто дело не в кирпичах или бетоне, а в бумагах. В проекте. Многие владельцы участков считают, что достаточно нарисовать план на салфетке и позвать бригаду. Но реальность стройки быстро разрушает этот миф. Неправильно рассчитанная нагрузка на фундамент или забытая розетка под плиткой превращают строительство в бесконечный ремонт.
Проектирование - это не просто красивые картинки для интерьера. Это сложный инженерный процесс, который делится на несколько четких этапов и видов документации. Понимание этих различий поможет вам сэкономить сотни тысяч рублей, избежать юридических проблем при получении разрешения на строительство и, главное, получить безопасный дом, в котором комфортно жить десятилетиями.
Эскизный проект: визуализация мечты
С чего начинается любой дом? С идеи. Эскизный проект - это первый этап проектирования, где рождается облик будущего здания. Здесь нет точных размеров стен или схем проводки. Есть только форма, стиль и расположение основных помещений.
На этом этапе вы решаете, будет ли ваш дом современным кубом с панорамными окнами или уютным коттеджем в стиле шале с крутой крышей. Архитектор создает 3D-модель, чтобы вы могли «пройтись» по комнатам еще до закупки материалов.
- Что входит: Генплан участка (где стоит дом, гараж, дорожки), фасады, планировочные решения, цветовые гаммы.
- Для кого: Для тех, кто хочет увидеть результат и утвердить концепцию.
- Зачем нужен: Чтобы понять, нравится ли вам идея, и согласовать бюджет на дальнейшие этапы.
Без эскизного проекта невозможно двигаться дальше. Если вы сразу заказываете чертежи несущих конструкций, вы рискуете построить то, что вам не нравится визуально. Эскиз - это фильтр ошибок на самой ранней стадии, когда их исправление стоит лишь времени дизайнера, а не демонтажа стен.
Архитектурно-строительный проект (АС): база для строительства
Когда эскиз утвержден, приходит время конкретики. Архитектурно-строительный проект (часто сокращенно АС) - это основной пакет документов, необходимый для получения разрешения на строительство в большинстве регионов России и для начала работ. Этот вид проектирования объединяет архитектурную часть и базовые конструкции.
Здесь появляются реальные цифры. Толщина стен, высота потолков, тип фундамента, материал перекрытий. Инженеры-конструкторы проверяют, выдержит ли выбранный вами каркас нагрузку снега в Новосибирске или ветровую нагрузку в прибрежных зонах.
| Раздел | Содержание | Ключевая задача |
|---|---|---|
| Архитектура (АР) | Планы этажей, разрезы, фасады, узлы стен | Определение геометрии и объемов здания |
| Конструкции (КР) | Фундамент, стены, перекрытия, кровля | Обеспечение прочности и устойчивости |
| Генплан | Расположение дома на участке, подъездные пути | Интеграция здания в ландшафт |
Важно понимать: АС проекта достаточно для возведения «коробки» дома. Однако он не содержит информации о том, куда пойдет электричество, вода или канализация. Для этого нужны следующие виды документации.
Инженерные системы: скрытый скелет комфорта
Дом без коммуникаций - это просто бетонная коробка. Инженерное проектирование отвечает за жизнь внутри здания. Этот вид работ часто недооценивают, пытаясь сэкономить на специалистах. Результат обычно печален: холодные батареи, слабое Wi-Fi покрытие или протечки из-за неправильно спроектированной канализации.
Инженерные разделы делятся на несколько ключевых направлений:
- ОВиК (Отопление, вентиляция и кондиционирование). Рассчитывается тепловая мощность котла, диаметр труб, расположение радиаторов и приточно-вытяжных систем. В климате Сибири, например, ошибка здесь приведет к огромным счетам за газ.
- Электроснабжение (ЭОМ). Схема расположения щитков, розеток, освещения, заземления и молниезащиты. Учитывает нагрузку мощных приборов: духовок, бойлеров, электрокаминных.
- Водоснабжение и канализация (ВС и К). Маршруты труб, точки подключения сантехники, насосные станции, септики.
- Слаботочные системы. Интернет, телефония, видеонаблюдение, умный дом.
Каждая из этих систем требует отдельного расчета. Например, вентиляция должна учитывать воздухообмен в каждом помещении согласно санитарным нормам. Просто поставить вытяжку на кухне недостаточно - нужно рассчитать баланс давления, чтобы запахи не уходили в жилые комнаты.
Рабочая документация (РД): инструкция для строителей
Если АС-проект говорит «что строить», то Рабочая документация объясняет «как именно строить». Это самый детальный уровень проектирования, предназначенный непосредственно для рабочих бригад и прорабов.
В РД содержатся все мелкие детали, которые критичны для монтажа:
- Армирование бетона: какой диаметр стержня, шаг ячейки, способ вязки.
- Узлы соединения: как крепить стропила к мауэрлату, как гидроизолировать примыкания кровли к стенам.
- Толщины слоев пирога пола или стены: утеплитель, пароизоляция, финишное покрытие.
Без рабочей документации бригада будет действовать «по опыту». А опыт у разных мастеров разный. Один может положить утеплитель правильно, другой - с мостиками холода. РД стандартизирует процесс и позволяет заказчику контролировать качество на каждом шаге. Вы можете проверить, соответствует ли заложенная арматура чертежу, и потребовать исправлений, если это не так.
Сметная документация: финансовый контроль
Проектирование не ограничивается техническими чертежами. Важнейший вид документации - смета. Она привязана к проекту напрямую. Нельзя составить точную смету без готового проекта, потому что количество материалов зависит от точных размеров и спецификаций.
Смета бывает двух типов:
- Предварительная (эскизная). Дает общую оценку бюджета на ранних этапах. Погрешность может достигать 15-20%.
- Локальная и объектная смета. Детальный расчет каждой позиции: сколько мешков цемента, метров кабеля, штук кирпичей. Формируется на основе рабочей документации.
Наличие подробной сметы защищает вас от непредвиденных расходов. Когда прораб просит доплатить за «неучтенные материалы», вы сверяетесь со сметой и видите, были ли они включены изначально. Это инструмент прозрачности между заказчиком и подрядчиком.

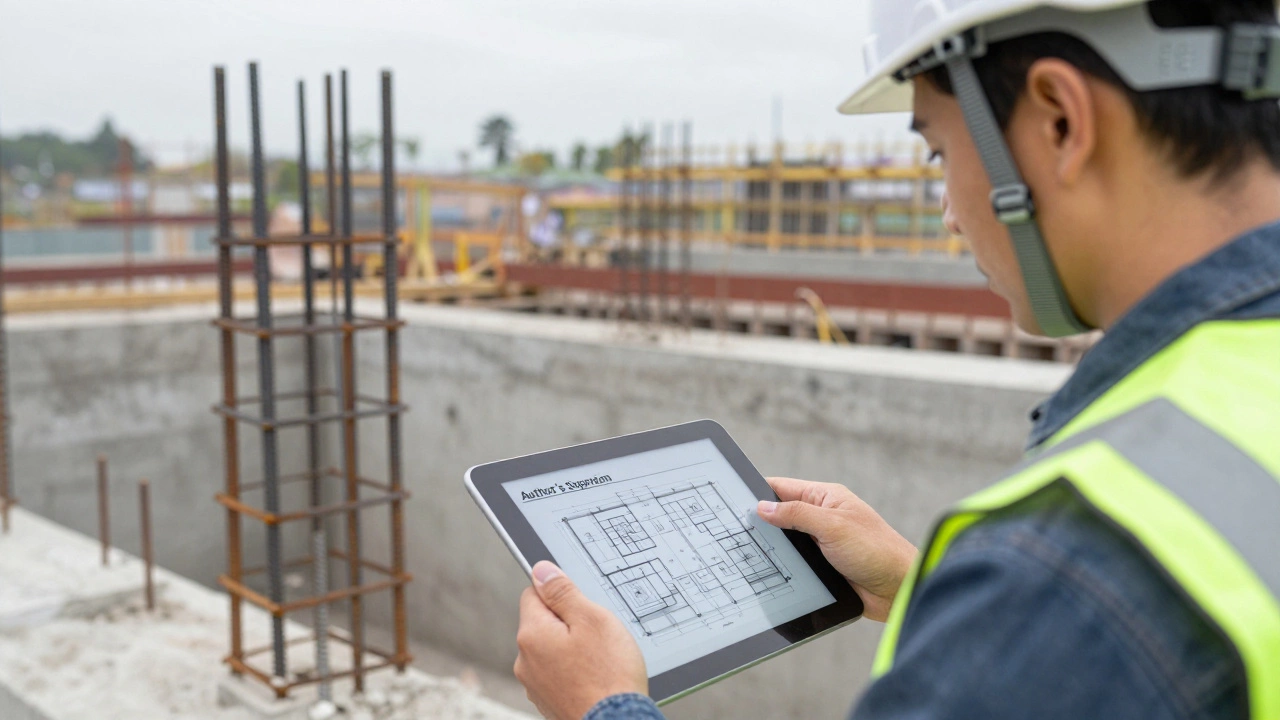

Авторский надзор: гарантия соответствия
Даже самый идеальный проект может быть реализован с ошибками, если за ним никто не следит. Авторский надзор - это услуга архитектора или инженера, который регулярно посещает строительную площадку и проверяет соответствие работ проекту.
Это не просто наблюдение. Автор проекта имеет право останавлить работы, если видит нарушения технологий или отклонения от чертежей. Например, если рабочие решили заменить марку бетона на более дешевую без пересчета нагрузок, автор надзора обязан это предотвратить.
Многие считают эту услугу лишней тратой. Однако стоимость ошибки в фундаменте или несущих стенах многократно превышает гонорар архитектора. Авторский надзор особенно важен при сложных конструкциях: больших пролетах, мансардах, нестандартных формах крыши.
Как выбрать нужный вид проектирования?
Не всегда нужен полный комплект документации. Выбор зависит от ваших целей и масштаба проекта:
| Задача | Рекомендуемый вид | Комментарий |
|---|---|---|
| Капитальный жилой дом | АС + Инженерия + РД | Обязательно для получения разрешения и безопасности |
| Баня или хозблок | Эскиз + Упрощенный АС | Достаточно базовых расчетов фундамента и крыши |
| Реконструкция старого дома | Обследование + Проект усиления | Требуется диагностика существующих конструкций |
| Интерьер после ремонта | Дизайн-проект | Фокус на отделке, мебели, декоре, без несущих расчетов |
Помните: экономия на проектировании редко приводит к экономии на строительстве. Ошибки, выявленные на бумаге, стоят копейки. Ошибки, найденные в бетоне, требуют ломающего бура и новых затрат.
Можно ли строить дом без проекта?
Технически можно, но юридически и безопасно - рискованно. Без проекта вы не получите разрешение на строительство, что делает дом самостроем. Кроме того, отсутствие расчетов конструкций может привести к трещинам в стенах, просадке фундамента или обрушению крыши при сильных снегопадах.
Чем отличается архитектурный проект от рабочего?
Архитектурный проект (часть АС) определяет внешний вид и планировку. Рабочая документация (РД) содержит детальные чертежи для монтажников: схемы армирования, узлы соединений, спецификации материалов. Первый нужен для согласования и понимания облика, второй - для физического воплощения.
Нужен ли инженерный раздел для небольшого дома?
Да, обязательно. Даже в маленьком доме должны работать отопление, электричество и водоснабжение. Без расчетов мощности котла или сечения кабелей вы рискуете получить перегрев оборудования, короткие замыкания или замерзание труб зимой.
Что такое авторский надзор и зачем он нужен?
Авторский надзор - это контроль со стороны проектировщика на стройплощадке. Он гарантирует, что строители выполняют работы точно по чертежам. Это особенно важно для сложных узлов и скрытых работ, таких как армирование фундамента или гидроизоляция.
Сколько стоит разработка полного проекта дома?
Стоимость зависит от площади, сложности архитектуры и региона. В среднем полный проект (АС + инженерия + РД) стоит от 800 до 2000 рублей за квадратный метр. Эскизный проект дешевле, около 300-600 руб/м². Точную цену можно узнать только после обсуждения технического задания.
