Вы когда-нибудь задумывались, почему один ковш стоит в три раза дороже другого, хотя выглядит почти так же? Или почему ваш экскаватор копает землю как масло, а через неделю на другом объекте буксует даже в песке? Ответ кроется не в мощности двигателя, а в правильной геометрии рабочего органа. Ковш - это «руки» машины, и от их формы зависит 80% эффективности работы.
На стройплощадках Новосибирска и всей Сибири мы часто видим ошибки новичков: берут универсальный ковш на всё подряд. В результате - быстрый износ зубьев, перерасход топлива и простой техники. Сегодня разберем все основные типы ковшей, чтобы вы могли выбрать идеальный инструмент под конкретную задачу.
Зачем вообще нужны разные типы ковшей?
Многие считают, что ковш есть ковш: ёмкость с зубьями. Но инженеры конструкторского бюро Caterpillar или Komatsu потратили десятилетия на то, чтобы доказать обратное. Форма лопаты определяет угол резания, плотность заполнения и скорость выгрузки. Если вы копаете глину, вам нужен ковш, который работает как нож. Если грузите щебень - как лопата.
Неправильный выбор приводит к двум проблемам:
- Перегрузка гидравлики: Экскаватор тратит максимум энергии, чтобы протолкнуть неподходящий ковш в грунт. Это убивает насосы и цилиндры.
- Низкая производительность: Земля проскальзывает мимо зубьев или не вываливается из ковша при развороте стрелы.
Понимание физики процесса поможет сэкономить десятки тысяч рублей на ремонте и топливе за сезон.

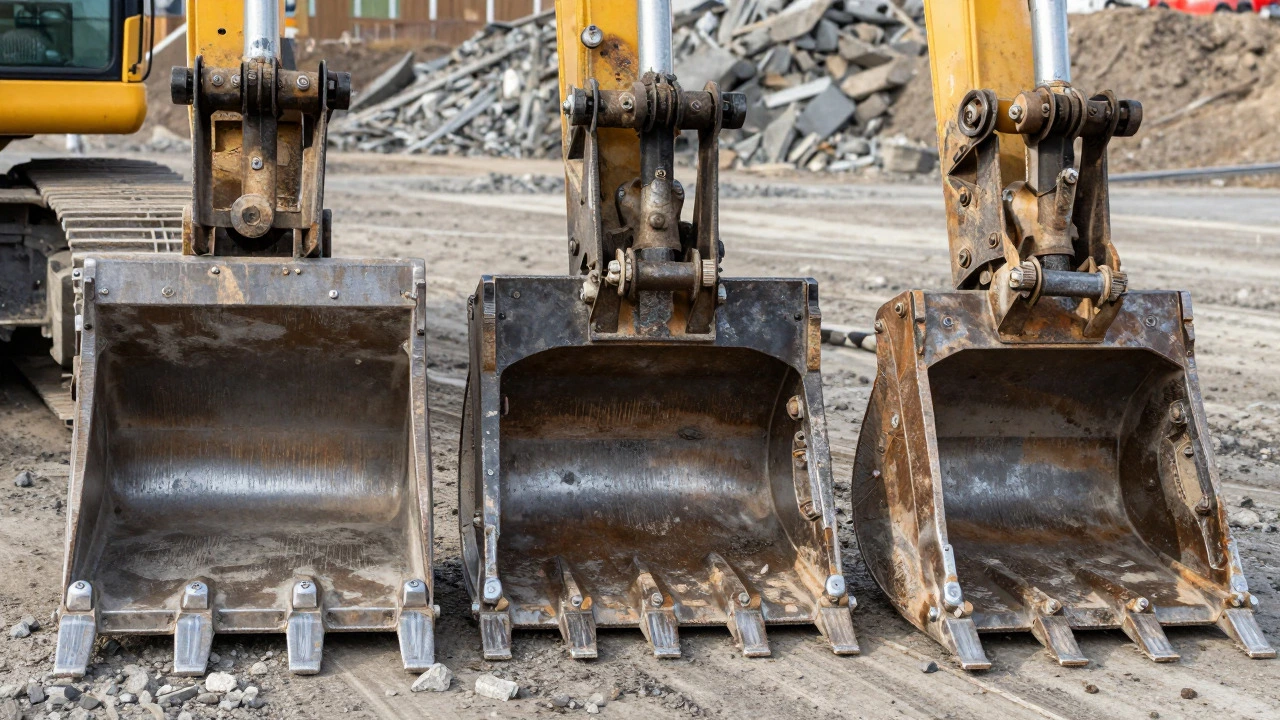

Классификация по форме корпуса
Это самый важный параметр. От формы зависит, какой материал вы будете обрабатывать наиболее эффективно.
Универсальные (общего назначения)
Самый распространенный тип. Имеет прямые боковые стенки и плоское дно. Идеален для сыпучих материалов средней плотности: песок, супесь, чернозем.
Такой ковш хорошо заполняется, но быстро стирается при работе с каменистой почвой. Если ваш объект - это ровная площадка без валунов, берите его. Он дешевле специализированных аналогов и проще в ремонте.
Каменные (Rock buckets)
Отличаются U-образной формой дна и мощными ребрами жесткости. Боковые стенки изогнуты внутрь. Зачем такая сложная конструкция? Чтобы удерживать тяжелые камни и гальку при подъеме. В универсальном ковше камни бы просто скатились вниз.
Используются при разработке скальных пород, обломочных грунтов или при демонтаже бетонных конструкций. Они тяжелее стандартных на 15-20%, что требует учета при расчете нагрузки на экскаватор.
Широкие (Wide buckets)
Ширина такого ковша может превышать высоту в два раза. Основная задача - планировка грунта, снятие верхнего слоя почвы (чернозема) или рытье широких траншей малой глубины.
Они работают скорее как грабли или плуг. Заполняются медленно, но позволяют обработать большую площадь за один проход. Часто используются в сельском хозяйстве и ландшафтном дизайне.
Траншейные (Trenching buckets)
Узкие и длинные конструкции. Бывают двух видов:
- Прямые: Для рытья узких траншей под коммуникации (трубы, кабели). Дно часто имеет форму буквы V или U для лучшего уплотнения грунта.
- С обрезом (Semi-bucket): Позволяют формировать ровные стенки траншеи без дополнительного подрезания.
Без них невозможно проложить теплотрассу или водопровод качественно и быстро.
Типы привода ковша
Форма - это полдела. Второе критическое отличие - способ управления захватом.
Стационарные (Fixed)
Классика жанра. Корпус жестко закреплен на пальцах рукояти. Максимальная прочность, минимум точек отказа. Нет гидравлических цилиндров, которые могут потечь. Используются в 90% случаев земляных работ.

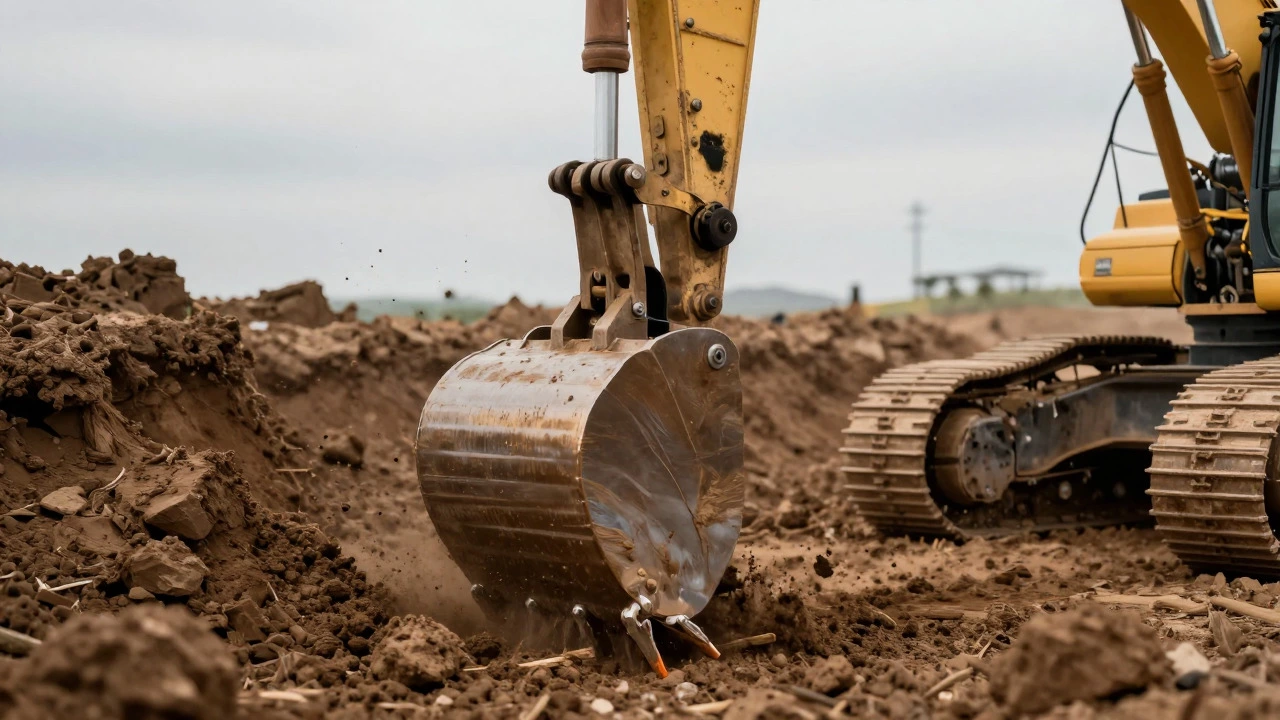

Гидравлические (Hydraulic / Tilting)
Имеют дополнительный цилиндр, который позволяет наклонять корпус ковша относительно рукояти. Зачем это нужно?
- Подчистка дна котлована: Можно выровнять поверхность без лишнего движения стрелы.
- Дробление камней: Наклоняя ковш, можно раздавливать крупные куски породы.
- Загрузка самосвалов: Удобнее позиционировать ковш над кабиной грузовика, не меняя угол стрелы.
Однако гидравлика добавляет вес и стоимость обслуживания. Цилиндры требуют защиты от грязи и регулярной смазки.
Механические (Manual tilting)
Компромиссный вариант. Ковш можно наклонить вручную с помощью рычага или болта. Не требует гидравлики, но менее удобен в динамичной работе. Популярен среди владельцев мини-экскаваторов.
Как подобрать правильный ковш? Чек-лист
Чтобы не ошибиться при покупке или аренде, ответьте на три вопроса:
| Параметр | Рекомендация |
|---|---|
| Тип грунта | Песок/супесь → Универсальный. Глина → С зубьями-лезвиями. Камень → Каменный (U-образный). |
| Емкость ковша | Должна составлять 20-30% от массы экскаватора. Слишком большой ковш перегрузит машину. |
| Ширина | Для траншей - минимальная. Для планировки - максимальная допустимая шириной между колесами/гусеницами. |
| Материал зуба | Стандартная сталь - для мягкого грунта. Карбид вольфрама - для абразивных пород. |
Обратите внимание на систему крепления. Большинство современных экскаваторов используют пальцевое соединение (pin-on), которое позволяет быстро менять ковш. Убедитесь, что диаметр пальцев совпадает со стандартом вашей техники (например, JIC или ISO стандарты).
Частые ошибки при эксплуатации
Даже лучший ковш испортится, если им неправильно пользоваться. Вот три главные греха машинистов:
- Работа «на пределе»: Попытка закопать ковш целиком сразу, используя только вес машины. Правильно - резать грунт зубьями, используя гидравлическую тягу рукояти.
- Игнорирование износа: Зубья и наконечники изнашиваются неравномерно. Если один зуб сточился сильнее других, нагрузка распределяется криво, что ведет к перекосу всего корпуса ковша.
- Хранение под нагрузкой: Оставлять экскаватор с опущенным на землю ковшом на ночь. Это создает постоянный натяг в гидросистеме и деформирует пальцы.
Регулярная смазка шарниров и проверка затяжки болтов на ребрах жесткости продлят жизнь инструмента в разы.

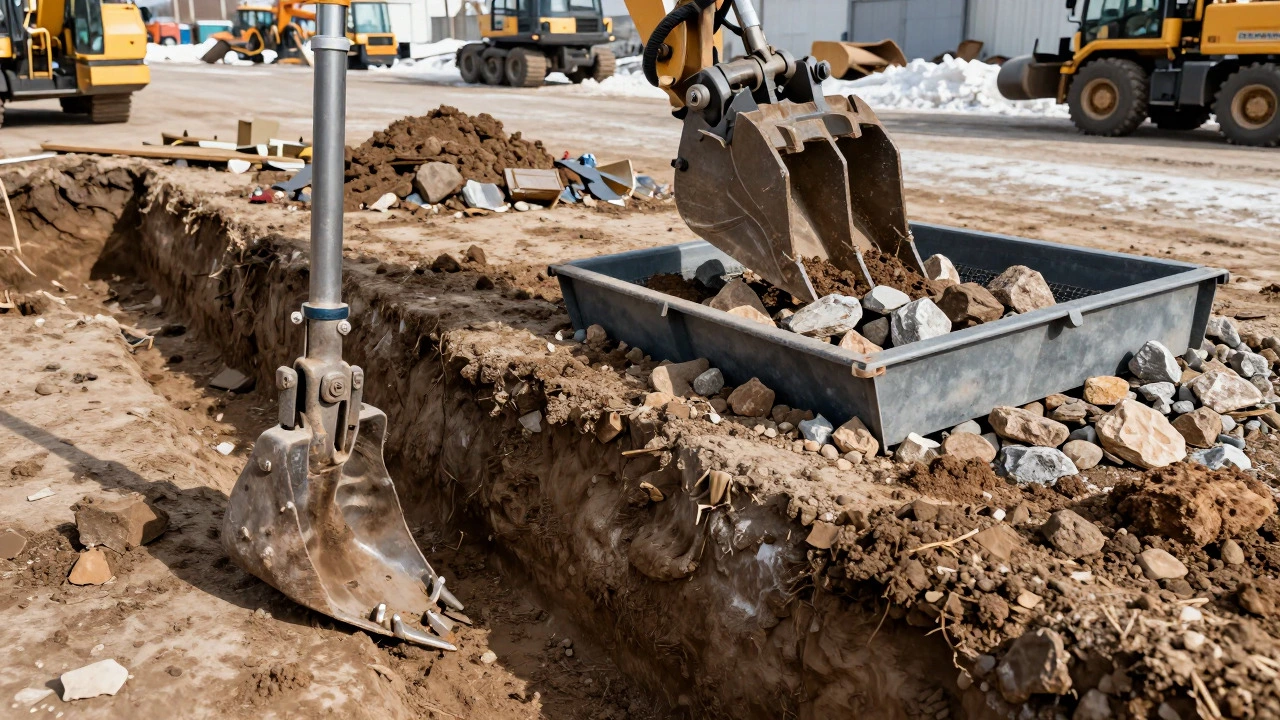

Специализированные модификации
Помимо основных типов, существуют нишевые решения:
- Сортировочные ковша: С решетчатым дном. Позволяют отделять мелкие фракции от крупных камней прямо в процессе копки.
- Магнитные: Для сбора металлолома. Не имеют зубьев, оснащены мощным электромагнитом.
- Грейферные: Два полуковша, соединенные шарниром. Работают как клешни. Идеальны для загрузки мусора, снега или неровных объектов.
Выбор одного из этих вариантов возможен только при наличии узкоспециализированной задачи. Для общего строительства они избыточны.
Какой ковш лучше для глины?
Для глинистых грунтов лучше всего подходят универсальные ковша с острыми зубьями-лезвиями. Глина липкая и плотная, поэтому важна форма, которая легко рассекает пласт, а не давит на него. Избегайте слишком широких ковшей, так как глина будет плохо вываливаться из них.
Можно ли использовать каменный ковш для песка?
Технически можно, но это неэффективно. U-образная форма каменного ковша предназначена для удержания тяжелых фракций. Песок будет проскальзывать через центр, и ковш будет заполняться лишь на 60-70%. Кроме того, каменный ковш тяжелее, что увеличит расход топлива без пользы.
Как определить нужную ширину ковша?
Максимальная ширина ковша ограничена шириной колеи экскаватора. Ковш не должен быть шире расстояния между крайними точками опор (гусениц или колес), иначе машина потеряет устойчивость при подъеме полной загрузки. Для траншей выбирайте минимально возможную ширину, соответствующую диаметру трубы + запас для уплотнения.
Что такое гидравлический ковш и зачем он нужен?
Гидравлический ковш имеет дополнительный цилиндр, позволяющий наклонять корпус. Это необходимо для точной планировки дна котлована, подрезки стенок траншеи и более аккуратной загрузки транспортных средств. Он повышает точность работы, но требует дополнительного обслуживания гидросистемы.
Как часто нужно менять зубья на ковше?
Частота замены зависит от типа грунта. В мягком песке зубья могут служить месяцами. В каменистой почве - недели. Меняйте зубья, когда их рабочая часть сточена более чем на 30%. Иначе нагрузка перейдет на наконечник и само тело ковша, что приведет к гораздо более дорогому ремонту.
