Вы только что закончили ответственный стык. Дым рассеялся, шлак отбит молотком, и внешне шов выглядит идеально ровным и аккуратным. Но стоит приложить нагрузку или просто слегка ударить по конструкции - раздается неприятный хруст. Шов дал трещину. Это одна из самых страшных ситуаций для сварщика, будь то новичок или мастер с десятилетним стажем.
Трещина в сварном соединении - это не просто эстетический брак. Это катастрофа для прочности всей конструкции. Если вы варите забор, он может просто упасть. Если речь идет о каркасе дома или несущих балках, последствия могут быть фатальными. Почему же металл, который должен стать единым целым, вдруг разрывается на части?
Причин может быть много, но чаще всего проблема кроется не в самом аппарате, а в ошибках подготовки, неправильном подборе материалов или нарушении технологии. Давайте разберем самые частые виновники разрушения швов, чтобы вы могли предотвратить этот кошмар еще до начала работ.
Неправильная подготовка металла: скрытая угроза
Многие считают, что если металл чистый на вид, можно сразу браться за электрод. Это опасное заблуждение. Ржавчина, краска, масло, влага и даже обычная пыль становятся врагами качественного соединения. Когда дуга горит поверх загрязнений, эти вещества попадают внутрь расплавленной ванны.
Особенно коварна водородная пористость, которая возникает из-за влаги на электроде или самой заготовке. Водород проникает в кристаллическую решетку металла во время охлаждения. Он создает огромное внутреннее давление, которое буквально разрывает структуру шва изнутри. Внешне такой шов может выглядеть нормально, но внутри он полон микротрещин.
- Ржавчина: оксиды железа имеют другую температуру плавления и мешают сплавлению основного металла со сварочной ванной.
- Влага: источник водорода. Даже конденсат на трубе зимой может испортить шов.
- Краска и масло: при нагреве выделяют углерод и другие газы, создавая поры и ослабляя связь.

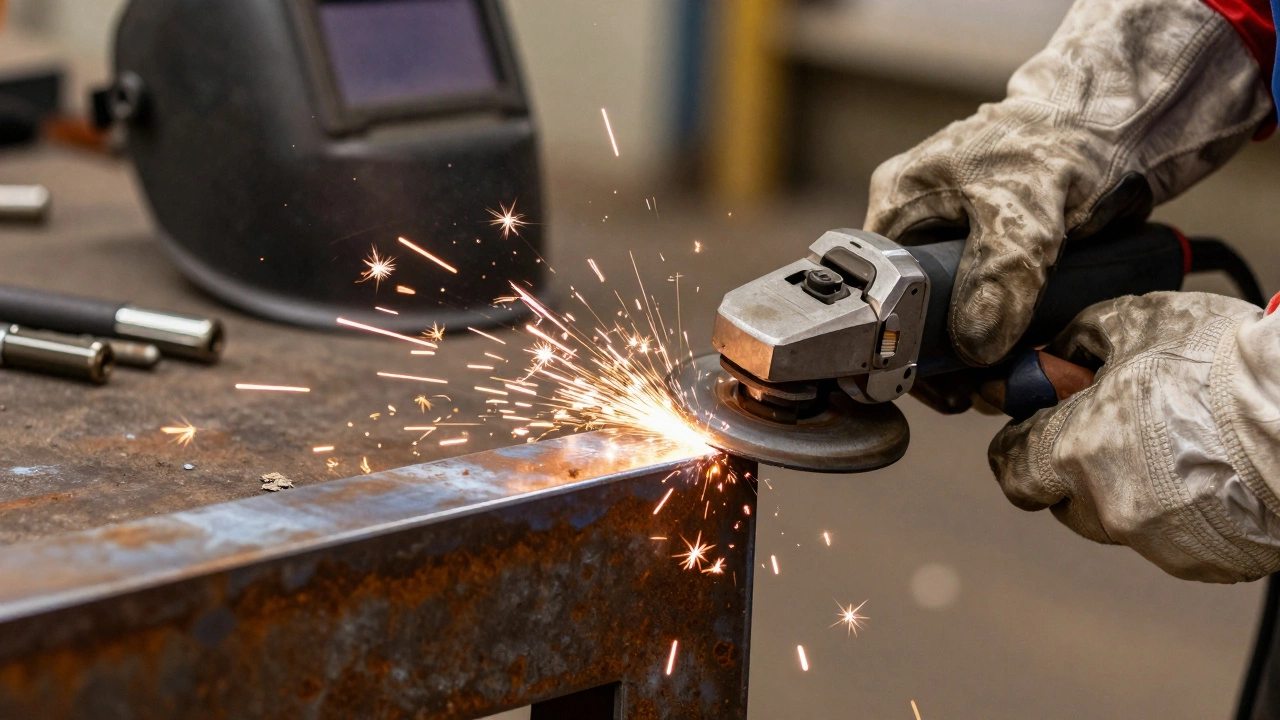

Правило простое: перед варкой поверхность нужно очистить до блеска металлической щеткой или болгаркой. Ширина очистки должна составлять минимум 10-15 мм от края кромки.
Несоответствие электродов основному металлу
Выбор электрода - это не лотерея. У каждого типа стали есть свои требования. Если вы варите низкоуглеродистую сталь (например, марки Ст3) электродами для нержавеющей стали или высоколегированных сплавов, свойства шва будут непредсказуемыми.
Представьте, что вы пытаетесь склеить дерево и стекло суперклеем. Они могут держаться, но нагрузка их легко разорвет. То же самое происходит с металлами разной химической структуры. Электрод должен обеспечивать прочность, равную или близкую к прочности основного металла.
| Тип основного металла | Рекомендуемые электроды | Особенности применения |
|---|---|---|
| Углеродистая сталь (Ст3) | МР-3, ОЗС-12, АНО-21 | Универсальные, подходят для большинства бытовых задач |
| Высокопрочная сталь | УОНИ 13/55, LB-52U | Требуют тщательной прокалки и контроля режима |
| Нержавеющая сталь | НЖ-13, ЦЛ-11 | Специфические легирующие элементы, низкие температуры |
Обратите внимание на диаметр электрода. Слишком толстый электрод для тонкого металла приведет к прожогам и перегреву зоны сварки, что вызывает внутренние напряжения. Слишком тонкий не обеспечит нужную глубину проплавления, и соединение будет поверхностным.
Перегрев и термические напряжения
Сварка - это локальный нагрев металла до тысяч градусов, за которым следует резкое охлаждение. Металл расширяется при нагреве и сжимается при остывании. Если этот процесс проходит неравномерно, возникают колоссальные внутренние напряжения.
Когда вы варите длинный шов непрерывным движением без пауз, тепло накапливается. Металл вокруг шва становится мягким и пластичным, а затем быстро «замерзает» в напряженном состоянии. При последующем охлаждении до комнатной температуры эти напряжения могут превысить предел прочности металла, и шов треснет.
Это особенно актуально для толстых деталей. Например, при сварке труб большого диаметра или листового металла толщиной более 10 мм. Здесь помогает техника прерывистой сварки: варите сегмент по 5-10 см, дайте ему остыть, затем продолжайте дальше. Также важно соблюдать правильную последовательность наложения швов, чтобы деформации компенсировали друг друга.
Прожоги и непровары: анатомия слабого места
Иногда шов трескает не по всему периметру, а именно в месте, где металл не успел полностью расплавиться. Это называется непровар. Снаружи вы видите красивую чешуйчатую поверхность, но внутри основной металл и присадка так и остались двумя разными слоями, слабо сцепленными между собой.
Причины непровара:
- Слишком высокая скорость ведения дуги: тепло не успевает проникнуть в глубину.
- Неправильный угол наклона электрода: дуга бьет не в ванну, а в уже застывший металл.
- Большой зазор между деталями: энергия уходит в пустоту, а не на плавление кромок.
Противоположная проблема - прожог. Когда металл слишком тонкий, а ток слишком сильный, образуется дыра. Края вокруг прожога сильно перегретые и хрупкие. Любая вибрация приведет к тому, что трещина пойдет от этого ослабленного участка.
Холодные и горячие трещины: разница имеет значение
В профессиональной среде трещины делят на два основных типа, и понимание этой разницы поможет вам быстрее найти причину.
Горячие трещины появляются непосредственно во время сварки или сразу после нее, пока металл еще красный. Они обычно идут вдоль зерна металла и часто связаны с высоким содержанием серы и фосфора в стали, которые образуют хрупкие эвтектики. Такие трещины почти всегда являются результатом использования некачественного металла или неподходящих электродов.
Холодные трещины - более коварны. Они могут появиться через часы, дни, а иногда и недели после сварки. Главный виновник здесь - водород, который диффундирует в металл и скапливается в зонах концентрации напряжений. Именно поэтому прокалка электродов (обогрев перед использованием) так важна для ответственных конструкций. Она выгоняет влагу из обмазки электрода.
Геометрия стыка и форма шва
Как вы подготовили кромки деталей? Тупое примыкание двух плоских листов без скоса (V-образной или U-образной разделки) почти гарантированно приведет к дефектам при толщине металла более 4-5 мм. В таком случае верхний слой металла затвердевает, а нижний остается холодным и несплавленным.
Также влияет форма самого шва. Идеальный шов должен иметь плавные переходы от основного металла. Резкие перепады, так называемые «ступеньки» или глубокие подрезы по краям, создают концентраторы напряжений. Представьте, что вы тянете ткань с дыркой: она порвется именно по краю дырки, а не посередине. Так же и с металлом: трещина пойдет от самого острого угла или неровности шва.
Как спасти ситуацию и предотвратить повторение
Если шов уже треснул, его нельзя просто «подлатать» сверху. Нужно действовать радикально:
- Зачистка: полностью удалите старый шов болгаркой или электросваркой обратной полярностью (выжигание).
- Дефектоскопия: убедитесь, что трещина ушла в ноль. Иногда она уходит глубоко в металл. Используйте магнитный дефектоскоп или хотя бы внимательно осмотрите зачищенное место под углом.
- Переподготовка: заново очистите кромки, проверьте отсутствие влаги.
- Прокалка: если используете основные электроды (например, УОНИ), обязательно прогрейте их в печи или над огнем до 250-300°C перед работой.
- Предварительный подогрев: для толстого металла (свыше 8-10 мм) или холоднокатаной стали подогрейте зону сварки до 100-150°C. Это снизит скорость охлаждения и уменьшит внутренние напряжения.
Помните, что качество сварки на 70% зависит от подготовки и режима, и только на 30% - от вашего умения вести дугу. Не экономьте на времени подготовки и качестве расходников. Один раз сделанный правильно шов прослужит десятилетия, а переделка займет вдвое больше сил и нервов.
Почему шов трескается сразу после остывания?
Чаще всего это связано с высокими внутренними напряжениями из-за быстрого охлаждения или избыточным количеством водорода в металле (если электроды были влажными). Также причиной может быть непровар корня шва, когда внешняя часть застыла, а внутренняя осталась холодной.
Нужно ли сушить электроды перед сваркой?
Да, особенно если вы используете основные электроды (с рутиловым покрытием они менее требовательны, но тоже чувствительны). Влажность в обмазке приводит к выделению водорода, который вызывает пористость и холодные трещины. Прокалка проводится при температуре 250-300°C в течение 1-2 часов.
Можно ли варить по ржавчине?
Категорически нет. Ржавчина содержит оксиды, которые препятствуют сплавлению металлов. Кроме того, в ржавчине часто есть вода. Результат будет слабым, пористым и склонным к растрескиванию. Всегда очищайте металл до металлического блеска.
Что делать, если трещина появилась через неделю после сварки?
Это классическая «холодная трещина», вызванная диффузией водорода. Такой шов непригоден для эксплуатации. Его необходимо полностью удалить, тщательно обезжирить и просушить детали, использовать прокаленные электроды и рассмотреть возможность предварительного подогрева металла перед новой сваркой.
Как выбрать правильный ток для сварки?
Существует простая формула: сила тока (А) = диаметр электрода (мм) × 30-40. Например, для электрода 3 мм ток должен быть в диапазоне 90-120 А. Слишком малый ток дает непровар, слишком большой - прожог и перегрев.
