Вы когда-нибудь замечали, как вода течет по крыше гаража или террасы после сильного ливня? Если она стекает быстро и четко по желобам - всё хорошо. Если же стоит лужами, пенится при сильном ветре или вообще начинает протекать в щели - проблема в одном параметре. Уклоне. Навес - это не просто кусок металла над машиной. Это инженерная конструкция, где каждый градус наклона влияет на долговечность всей системы.
Многие строители «на глаз» делают крышу почти плоской, чтобы сэкономить материал или потому что так красивее смотрится фасад. Через два года вы получите течь, ржавчину и необходимость перекрывать всё заново. Давайте разберемся, сколько сантиметров уклона нужно сделать на метре длины, чтобы ваш навес служил десятилетиями, а не сезон.
Зачем нужен уклон: физика процесса

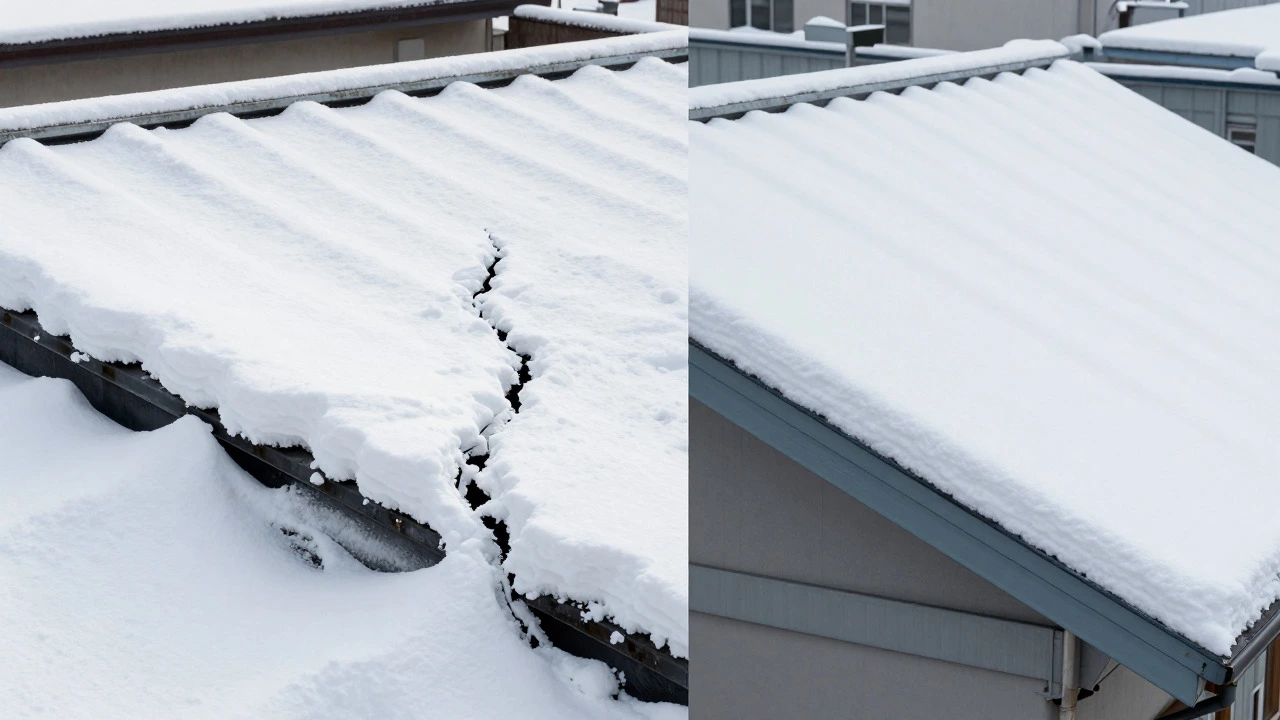

Главная задача любого навеса - отвести воду и снег. Без правильного наклона гравитация работает против вас. Вода застаивается, в ней накапливается грязь, листья и пыль. Эта смесь превращается в абразив, который разрушает защитное покрытие металла. Плюс, застой воды увеличивает вес конструкции. Снег тоже любит оседать там, где ему легко лежать горизонтально.
Если вы живете в регионе с мягким климатом, вроде юга России, можно рискнуть с меньшим уклоном. Но если вы из Новосибирска, Москвы или Санкт-Петербурга, где снеговые нагрузки серьезные, игнорировать угол наклона опасно. Снеговая шапка на плоской поверхности может весить сотни килограммов на квадратный метр. Каркас просто не выдержит.
Нормативы СНиП и СП: цифры, которые важно знать
В строительстве мы опираемся на документы. Основные правила прописаны в Своде правил (СП) 17.13330.2017 «Кровли». Этот документ заменил старые СНиП II-26-76, но суть осталась прежней: уклон зависит от типа кровельного материала.
Давайте посмотрим на конкретные значения. Минимальный уклон обычно выражается в процентах или градусах. Для удобства строителей чаще используют формулу: разница высот между двумя точками на расстоянии одного метра.
- Профнастил (профилированный лист): Минимальный уклон составляет 8 градусов (примерно 14%). Это значит, что на каждый метр длины ската высота должна падать на 14 сантиметров. Если шаг стоек большой, лучше взять запас до 10-12 градусов (17-21 см на метр), чтобы избежать протечек в местах стыков листов.
- Поликарбонат: Здесь требования жестче. Минимум 12 градусов (21%), но для надежного стока воды и самоочищения листа рекомендуется делать уклон не менее 25-30 градусов (46-57 см на метр). Поликарбонат сильно расширяется при нагреве, и малый уклон приведет к тому, что вода будет подниматься вверх по капиллярам между панелями.
- Ондулин и мягкая черепица: Требуют уклона от 11 до 14 градусов (20-25 см на метр).
- Металлочерепица: Аналогично профнастилу, минимум 12 градусов (21 см на метр).
Обратите внимание: эти цифры - абсолютный минимум. При таком угле вам придется тщательно герметизировать все стыки специальными лентами. Хотите меньше проблем? Делайте уклон больше.
| Материал кровли | Минимальный угол (градусы) | Уклон в процентах (%) | Перепад высоты на 1 м (см) |
|---|---|---|---|
| Профнастил (НС, С) | 8° | 14% | 14 см |
| Поликарбонат (сотовый) | 12°-15° | 21%-27% | 21-27 см |
| Металлочерепица | 12° | 21% | 21 см |
| Ондулин | 11° | 20% | 20 см |
| Трапециевидный лист | 10° | 18% | 18 см |
Как рассчитать уклон: простая математика
Вам не нужно быть инженером, чтобы посчитать нужный перепад высот. Используйте простую формулу прямоугольного треугольника. Представьте, что скат вашего навеса - это гипотенуза. Длина основания - это ширина навеса (например, 3 метра). А катет - это разница в высоте между передней и задней стойкой.
Формула расчета высоты подъема (H):
H = L × tan(α)
Где L - длина ската (ширина навеса), а α - желаемый угол наклона.
Пример для навеса шириной 3 метра с покрытием из поликарбоната:
Мы хотим уклон 25 градусов.
Tan(25°) ≈ 0.466.
H = 3 м × 0.466 = 1.398 метра.

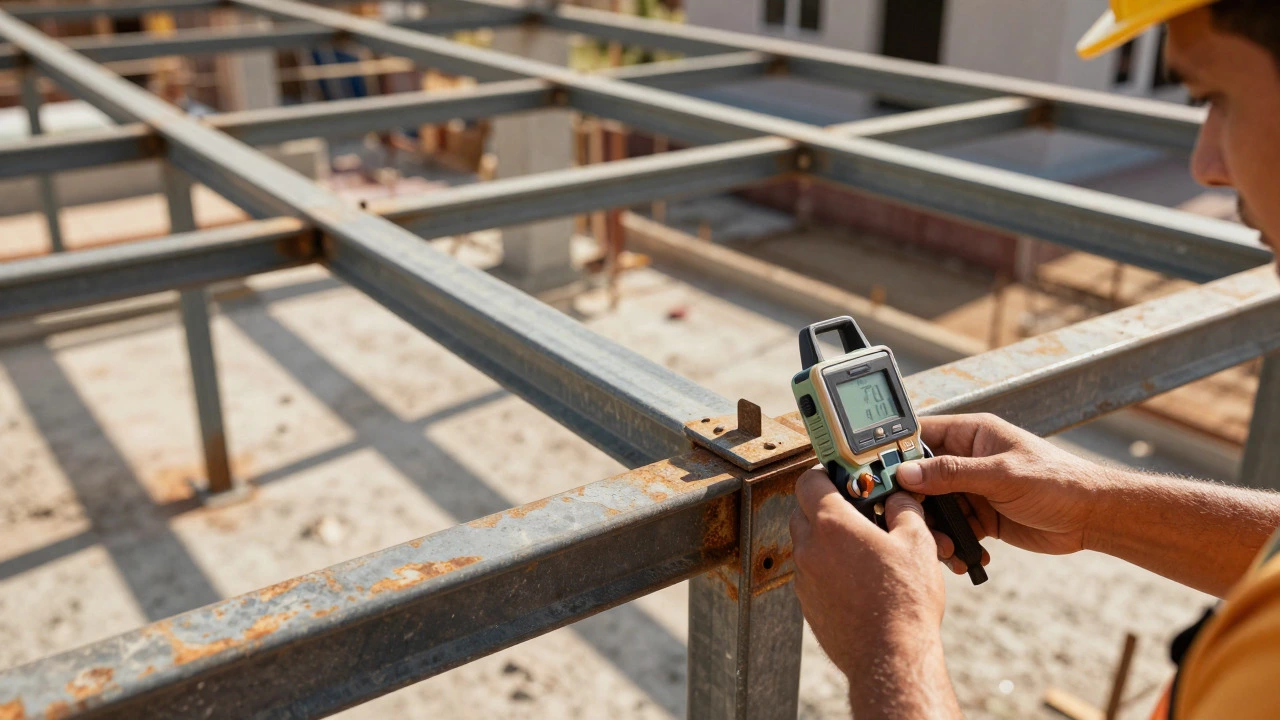

Это значит, что передняя стойка должна быть на 140 сантиметров выше задней. Если ваша задняя стена дома находится на уровне 2.5 метра от земли, то передняя колонна должна выступать на высоту 2.5 + 1.4 = 3.9 метра. Проверьте этот размер на месте, прежде чем варить каркас.
Влияние региона: почему Новосибирск отличается от Сочи
Строительство в России нельзя делать «по среднему». Климатические нагрузки диктуют свои условия. В Новосибирске и Сибири преобладают сильные ветра и большие снежные массы. Ветер создает подъемную силу. Если уклон слишком крутой (более 45 градусов), ветер может буквально сорвать легкие листы поликарбоната, если они плохо закреплены. Если уклон слишком маленький, снег накопится и продавит каркас.
Для средней полосы России оптимальным компромиссом считается уклон 20-30 градусов. Этого достаточно, чтобы снег скатывался самостоятельно под собственным весом, но не настолько много, чтобы создавать парусность. На юге страны, где снега мало, но много дождей и пыли, акцент делается на быстром стекании воды. Там также рекомендуется уклон от 15 градусов, чтобы вода не застаивалась и не оставляла белесых следов от известкового налета на прозрачных покрытиях.
Типичные ошибки при монтаже навеса
Даже правильный расчет может пойти прахом из-за ошибок на этапе сборки. Вот три самые частые проблемы, с которыми сталкиваются владельцы частных домов:
- Игнорирование осадки фундамента. Вы поставили две колонны на разные фундаменты. Одна стоит на бетоне, другая - на кирпичной кладке старого забора. Со временем одна осядет сильнее другой. Ваш идеальный уклон 15 градусов превратится в 5 градусов, и вода начнет стоять. Всегда используйте монолитные бетонные подушки для всех опор.
- Неправильный выбор профиля. Профнастил марки С8 (низкий профиль) требует большего уклона, чем НС35 (высокий профиль). В глубоких волнах вода уходит быстрее. Если вы выбрали низкий профиль, обязательно увеличьте уклон до 12-15 градусов минимум.
- Отсутствие водосточной системы. Даже с правильным уклоном вода будет лететь под ноги, размывая грунт вокруг фундамента дома. Обязательно предусмотрите установку желобов и водостоков. Желоба должны иметь свой собственный небольшой уклон (около 2-5 мм на метр) к месту выхода трубы.
Советы по усилению конструкции
Если вы хотите сделать навес максимально низким (например, для эстетики фасада), но боитесь протечек, есть технические решения:
- Используйте самоклеящуюся уплотнительную ленту под каждый стык листов. Она предотвратит попадание воды даже при малейшем застое.
- Выбирайте материал с высокой геометрией профиля. Чем выше волна, тем лучше сходимость воды.
- Добавьте ребра жесткости на каркас. Это позволит использовать более тонкие материалы без риска прогиба, что косвенно помогает сохранить геометрию уклона.
Помните: дешевый ремонт всегда дороже дорогого строительства. Потратьте лишние полчаса на расчет угла сегодня, и сэкономите десятки тысяч рублей на замене покрытия через пять лет.
Какой минимальный уклон должен быть у навеса из профнастила?
Согласно строительным нормам, минимальный уклон для профнастила составляет 8 градусов, что эквивалентно 14 сантиметрам перепада высоты на один метр длины ската. Однако для лучшей гидроизоляции и предотвращения протечек в регионах с обильными осадками рекомендуется делать уклон не менее 10-12 градусов.
Сколько сантиметров уклона нужно на 1 метр для поликарбоната?
Для сотового поликарбоната минимальный уклон должен составлять 12-15 градусов. В сантиметрах это примерно 21-27 см перепада высоты на каждый метр длины. Меньший уклон приведет к застою воды, появлению грибка внутри ячеек и снижению прочности материала.
Что будет, если сделать уклон меньше рекомендуемого?
При недостаточном уклоне вода будет скапливаться в низинах, особенно в местах стыков листов. Это приводит к коррозии металла, протечкам внутрь помещения и разрушению крепежных элементов. Кроме того, зимой снег не будет скатываться, создавая критическую нагрузку на каркас, что может привести к обрушению навеса.
Как рассчитать высоту стоек навеса с учетом уклона?
Высота передней стойки рассчитывается по формуле: H_передней = H_задней + (Ширина_навеса * Tan(Угол_уклона)). Например, если ширина навеса 3 метра, а угол наклона 15 градусов (тангенс ~0.27), то перепад высот составит 0.81 метра. Задняя стойка крепится к стене дома, передняя устанавливается на фундамент с учетом этого превышения.
Нужно ли учитывать снеговую нагрузку при выборе уклона?
Да, обязательно. В регионах с высоким уровнем снегопадов (как в Сибири или на Урале) рекомендуется увеличивать уклон до 25-30 градусов. Это обеспечит самостоятельное скатывание снега. Также необходимо укреплять несущий каркас, так как мокрый снег имеет значительный вес и может деформировать слабую конструкцию.
